Verseilmaschine Funk statt Schleifringtechnik

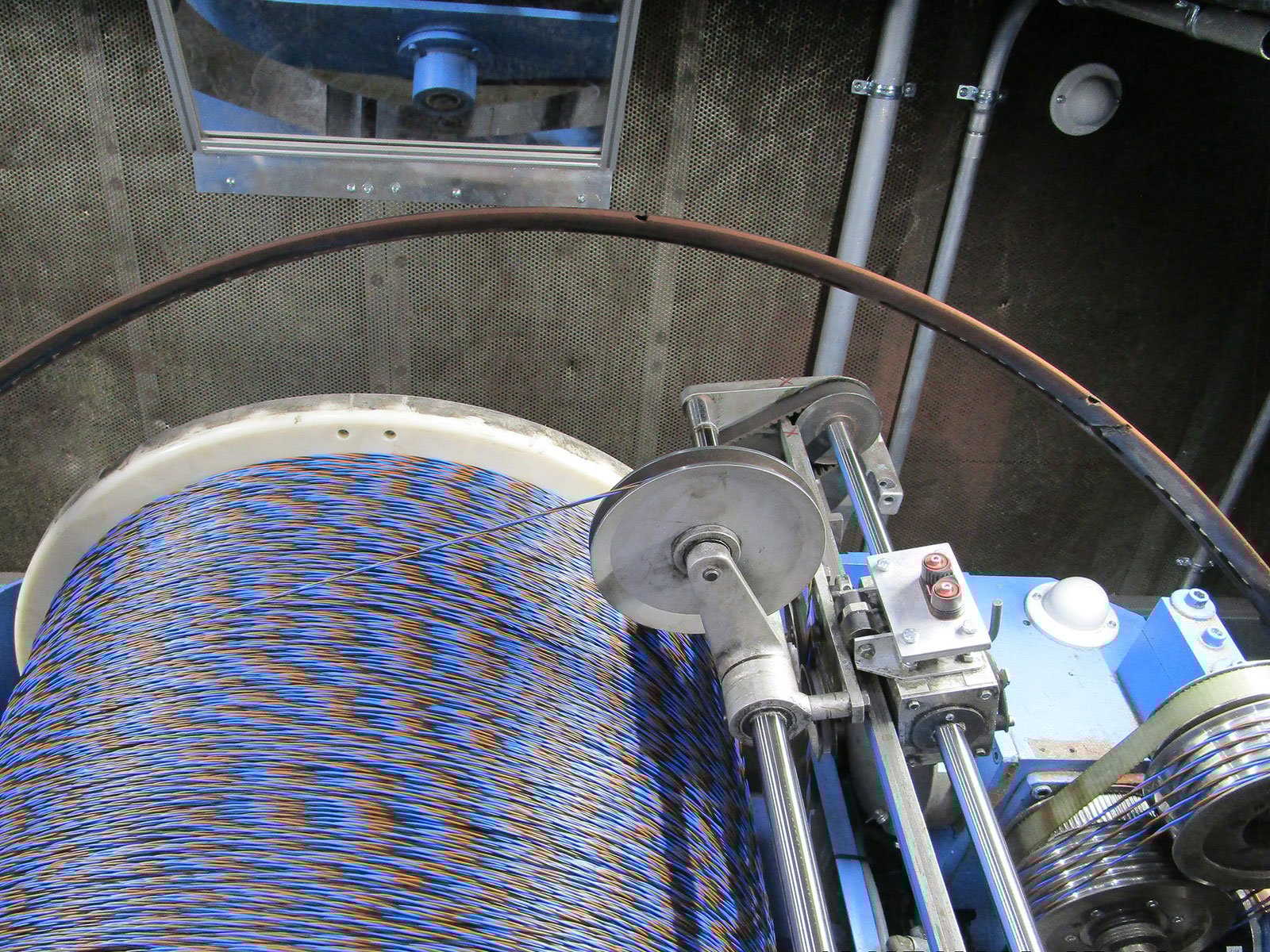

In der Kabelproduktion werden sogenannte Verseilmaschinen eingesetzt, um mehrere Einzellitzen oder Adern durch kontrolliertes Verdrillen zu Kommunikationskabeln zusammenzuführen. Die Maschinen bestehen aus einem Spulenträger, um den sich ein Rotor mit hoher Geschwindigkeit bewegt und die einzelnen Elemente von Ablaufgestellen abzieht. Für eine gleichbleibend hohe Produktqualität ist eine präzise Erfassung und Steuerung der Bewegungsabläufe erforderlich.

Bei der Kabel Sterner GmbH wurde eine Verseilmaschine modernisiert, um die Signalübertragung zwischen den rotierenden und stationären Maschinenteilen zuverlässiger zu gestalten.

In der ursprünglichen Maschinenkonfiguration erfolgte die Signalübertragung über Schleifringe. Diese Technologie ist im industriellen Dauerbetrieb jedoch anfällig für Verschleiß und Störungen.

Die Umstellung auf Funktechnik stellte besondere technische Anforderungen. Die Funkverbindung musste in einem extrem beengten, metallischen Umfeld zuverlässig funktionieren. Gleichzeitig bewegen sich Rotor und Spulenträger mit hoher Geschwindigkeit gegeneinander, was zusätzliche Anforderungen an die Stabilität der Datenübertragung stellte.

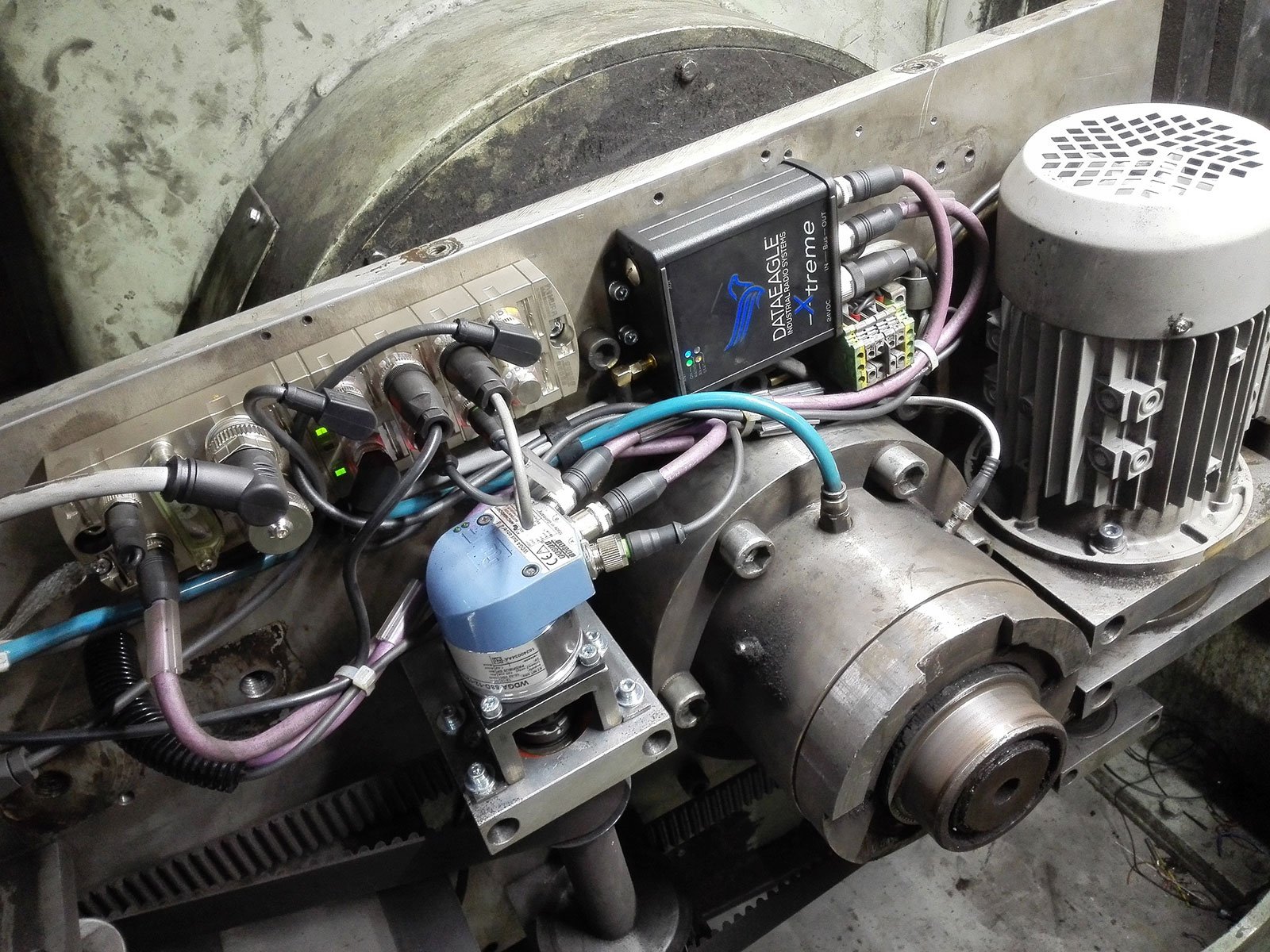

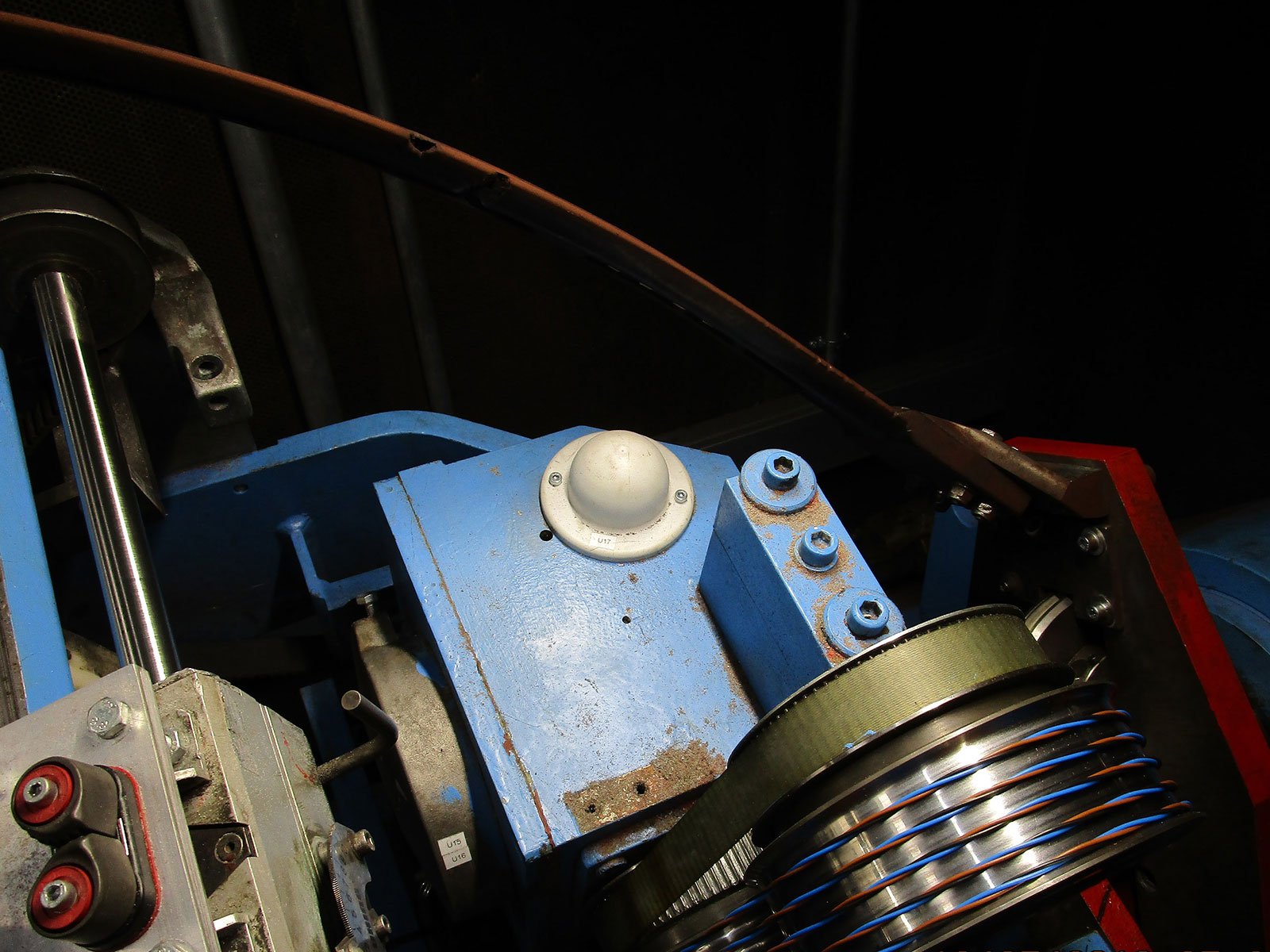

Zur Modernisierung wurde die Schleifringtechnik durch eine drahtlose Signalübertragung mit DATAEAGLE Funkmodulen ersetzt. Zum Einsatz kam das DATAEAGLE 3715 X-treme mit Rundstrahlantenne und Bluetooth-Technologie.

Die verwendete 2,4-GHz-Bluetooth-Technologie zeichnet sich durch hohe Robustheit und Frequenz-Hopping aus. Dadurch kann eine stabile Verbindung auch in schwierigen industriellen Umgebungen gewährleistet werden.

Im Zuge der Modernisierung wurde die Maschine zusätzlich auf Feldbuskommunikation mit PROFIBUS DP umgestellt. Dadurch konnte auch die im DATAEAGLE integrierte, patentierte Filtertechnologie genutzt werden, die speziell für eine besonders sichere Übertragung von PROFIBUS-Signalen entwickelt wurde.

• DATAEAGLE 3715 X-treme Funkmodul
• Rundstrahlantenne
• Bluetooth-basierte Funkkommunikation (2,4 GHz)
• Feldbusintegration über PROFIBUS DP
• Patentierte DATAEAGLE Filtertechnologie

Durch den Ersatz der Schleifringtechnik konnte die Zuverlässigkeit der Signalübertragung deutlich erhöht werden. Die Maschine arbeitet seit der Umrüstung störungsfrei und stabil, selbst unter den anspruchsvollen Bedingungen der rotierenden Mechanik und des metallischen Umfelds.

Ralph Püschel aus der technischen Instandhaltung der Kabel Sterner GmbH beschreibt das Projekt so:

„Wir haben die Umstellung von Schleifring- auf Funktechnik angesichts der besonderen Anforderungen anfangs etwas skeptisch gesehen. Die Aussicht auf eine höhere Betriebssicherheit hat uns diesen Schritt dann aber doch gehen lassen – und wir wurden nicht enttäuscht.“

Der Einsatz industrieller Funktechnik hat sich damit als effiziente und wartungsarme Alternative zur Schleifringtechnik bewährt.
